CMG、CMGL、CMGK-F臭氧發生器原理

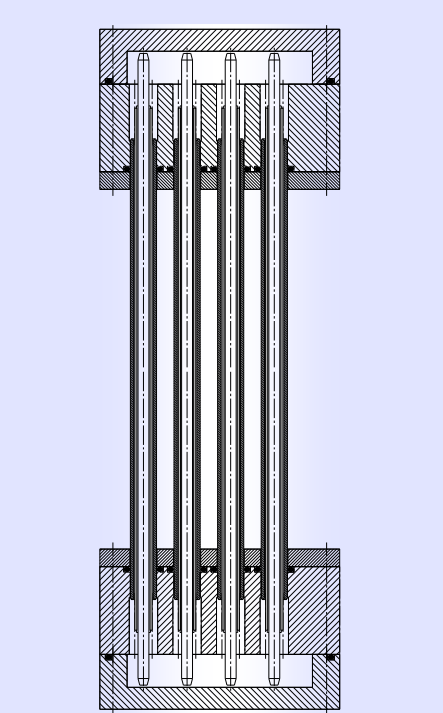

左側剖面圖所示的臭氧發生器模塊的結構顯示了管狀放電單元。特殊的氣路和工作氣體通過的雙環形間隙設計，產生高效的電暈放電產生臭氧，有利于空氣冷卻（而不是過去經常使用的臭氧發生元件的水冷卻，具有相當高的臭氧濃度/產量）。

這種設計的一個積極的副作用是結構非常緊湊。由于模塊化設計，后續升級是可能的。這意味著用戶可以利用成本有利的臭氧應用介紹（例如，用于中試和實驗室測試階段），同時有可能在以后調整以適應性能要求的任何增加（實驗室標準或小型工業的應用）生產任務）。

臭氧發生器配備了不同的技術特征，可以在給定的框架內極大地影響產量/濃度。這包括無級電源調節和顯示流經設備的氣體量的流量計。流量可以通過手動閥進行調節。操作壓力由集成壓力計顯示。

設備的電子系統的設計方式是，在電源故障后，在軟重啟后再次達到設定的設備性能。

這不包括突然的高功率峰值。類似地，如果電源電壓波動很大，則發電功率會得到很大的補償。

所有操作和顯示元件都位于設備的正面，因此用戶很容易夠到。同時，所有操作參數一目了然。

設備的不銹鋼外殼在前后面板上有氣體連接。它們也適用于實驗室操作（例如簡單的桌面安裝）或固定操作（例如墻壁安裝）
